Сито вибрационное с линейными колебаниями в бурении скважин: принцип работы и преимущества

В нефтегазовой отрасли сито вибрационное с линейными колебаниями играет ключевую роль в процессе очистки бурового раствора. Это оборудование стало неотъемлемой частью систем очистки на буровых установках, обеспечивая эффективную фильтрацию шлама и породы. Если вы ищете надёжное решение для бурения скважин, то сито вибрационное в бурении скважин — именно то, что повысит эффективность и снизит затраты. В этой статье разберём принцип работы сита вибрационного, его конструкцию и основные преимущества вибрационного сита.

Что такое сито вибрационное с линейными колебаниями?

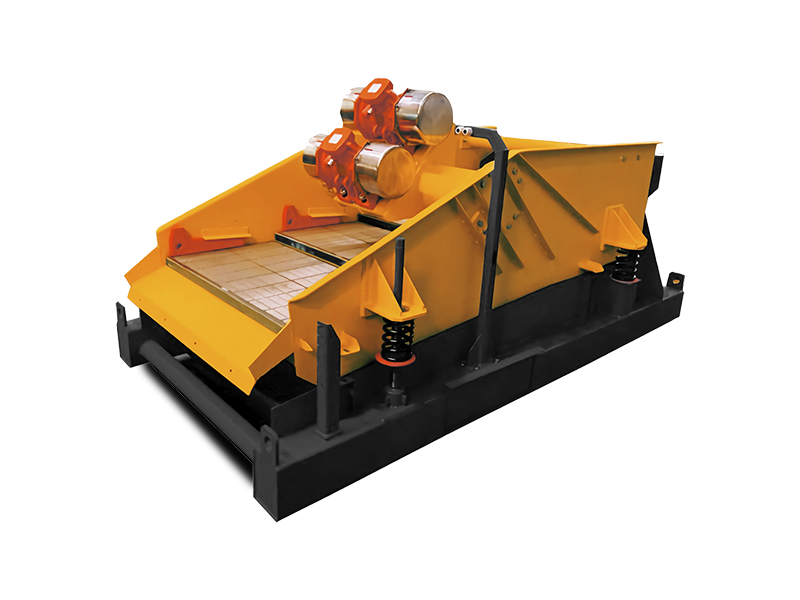

Сито вибрационное с линейными колебаниями — это специализированное вибросито, предназначенное для первичной очистки бурового раствора от твёрдых частиц. Оно устанавливается на системах циркуляции бурового раствора и работает под воздействием вибрации, которая создаёт линейные колебания сетки. В отличие от круговых вибросит, линейные колебания обеспечивают равномерное распределение материала и минимизируют засорение.

В бурении скважин буровой раствор загрязняется породой, песком и другими отходами. Сито вибрационное отделяет эти примеси, возвращая чистый раствор в систему. Современные модели, такие как линейные вибросита брендов Derrick или Brandt, выдерживают высокие нагрузки и интегрируются в автоматизированные системы очистки.

Ключевые характеристики:

• Размеры сеток: от 0,2 до 5 мм.

• Производительность: до 200 м³/ч.

• Угол наклона: регулируемый от 0° до 8°.

Это оборудование критично для глубоководного и горизонтального бурения, где объёмы шлама огромны.

Принцип работы сита вибрационного с линейными колебаниями

Принцип работы сита вибрационного основан на комбинации механической вибрации и силы тяжести. Буровой раствор подаётся на верхнюю сетку под углом. Два эксцентриковых электродвигателя создают линейные колебания — материал движется прямолинейно от центра к краям.

Этапы работы:

1. Подача раствора: Загрязнённый буровой раствор из скважины попадает на сито через распределитель.

2. Вибрация: Линейные колебания (амплитуда 5–8 мм, частота 20–30 Гц) заставляют мелкие частицы проходить через сетку, а крупные — скатываться в отходы.

3. Фильтрация: Многослойные сетки (обычно 2–4 слоя) обеспечивают поэтапную очистку.

4. Разрядка: Чистый раствор стекает в приёмный лоток, шламы — в бункер для утилизации.

Линейные колебания предотвращают “застревание” частиц, в отличие от эллиптических систем. Это особенно важно в сито вибрационное в бурении скважин с высокой плотностью раствора.

(Пример схемы: раствор подаётся слева, вибрация перемещает материал вправо.)

Автоматика регулирует скорость вибрации в зависимости от вязкости раствора, что оптимизирует принцип работы сита вибрационного.

Конструкция сита вибрационного: ключевые элементы

Сито вибрационное с линейными колебаниями состоит из прочной рамы, виброплощадки, приводов и систем управления. Основные компоненты:

• Сетки: Полимерные или металлические, с напряжением до 1000 Н/м.

• Вибродвигатели: Два синхронизированных мотора по 2–5 кВт.

• Рама: Из стали с антикоррозийным покрытием.

• Система смазки: Автоматическая для подшипников.

В бурении скважин вибросито часто оснащают датчиками для мониторинга нагрузки, что интегрируется с SCADA-системами.

Преимущества вибрационного сита с линейными колебаниями

Преимущества вибрационного сита делают его лидером в отрасли. Рассмотрим их подробно.

1. Высокая производительность и эффективность очистки

Линейные колебания обеспечивают до 95% удаления частиц >74 мкм. В сравнении с гидроциклонами сито вибрационное потребляет меньше энергии — на 20–30%.

2. Минимальные простои и низкий риск засорения

Равномерное движение предотвращает налипание шлама. Срок службы сеток — до 300 часов, что снижает затраты на замену.

3. Адаптивность к разным условиям бурения

Подходит для бурения скважин в сложных грунтах: глинистых, песчаных или с высоким содержанием барита. Регулировка угла и вибрации позволяет работать с вязкостью 40–150 сП.

4. Экономия ресурсов

Возвращает до 90% бурового раствора в циркуляцию, снижая расход на 15–25%. Это критично для экологически чистого бурения скважин.

5. Простота обслуживания и компактность

Модульная конструкция позволяет менять сетки за 15 минут. Габариты: 2,5 × 1,5 × 1,2 м, вес — до 2 тонн.

Сравнение с аналогами:

Преимущества вибрационного сита подтверждаются практикой: на месторождениях Западной Сибири оно увеличило скорость бурения на 10–15%.

Применение в бурении скважин: реальные кейсы

В сито вибрационное в бурении скважин активно используется на проектах Роснефти и Газпрома. Например, на Самотлорском месторождении линейные вибросита снизили отходы на 20%, сократив логистику.

В горизонтальном бурении (HDD) сито вибрационное с линейными колебаниями справляется с аномально вязкими растворами, минимизируя каверны в скважине.

Рекомендации по выбору и эксплуатации

При покупке сито вибрационного учитывайте:

• Объём циркуляции раствора.

• Тип пород.

• Климатические условия (для России — от -40°C).

Эксплуатация:

• Ежедневная проверка смазки.

• Замена сеток по графику.

• Интеграция с дегазаторами для полной системы очистки.

Заключение

Сито вибрационное с линейными колебаниями в бурении скважин — это надёжный инструмент для повышения эффективности. Зная принцип работы сита вибрационного и его преимущества вибрационного сита, вы сможете оптимизировать процессы на буровой. Если внедрить его правильно, экономия составит до 30% на проекте.
